BobCAD-CAM 3AXIS PROとは
「3AXIS PRO」は、3軸加工向けの優れた機能を豊富に備えたモジュールです。荒取り・仕上げとともに複数の加工パターンがあり、形状・素材に応じたツールパス選択が可能です。自由曲面に対応できる同時3軸ツールパスの作成機能が豊富に揃っていますので、幅広い加工に柔軟に対応します。
V38から可能になった新機能

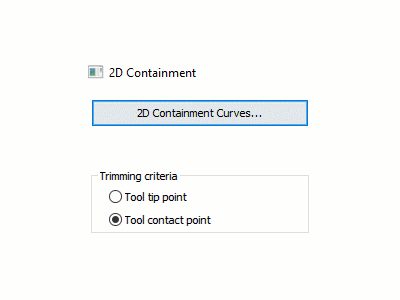

工具先端点と工具接触点
高度な平面仕上げ、高度なZレベル仕上げ、そして等距離ツールパスに、新たに「境界トリム」オプション（工具先端点・工具接触点）が追加されました。
この機能により、ツールパスを境界カーブに沿ってどの位置でトリムするかを、より精密に制御できます。
工具先端位置を基準にするか、またはサーフェスとの接触点を基準にするかを選択できるため、加工条件に応じた柔軟な制御が可能です。
特に三角メッシュベースのツールパスで、スキャロップやサーフェイス動作を処理する際の精度と効率を向上させ、境界エッジ付近で作業する際に役立ちます
前回工具長よる削り残し加工
高度なZ面仕上げ、高度な平面仕上げ、そして急傾斜浅削り加工の削り残し仕上げ設定に、新たに「工具長さによる」オプションが追加されました。
この機能により、従来は工具の突出し量や刃長の制限によって到達できなかった削り残し領域を自動で検出し、効率的に除去できます。
使用可能な工具長さに基づいてツールパスをゾーン分割することで、表面品質の向上、送り制御の最適化、奥まった箇所や制限部へのアクセス性向上を実現。
結果として、手作業による後処理やクリーンアップを大幅に削減し、より安定した高精度加工を可能にします。

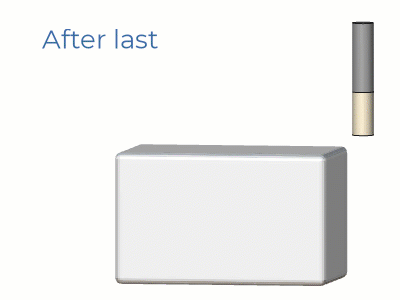

各深度ステップ後と最後の深度ステップ後
荒加工工程の平坦部加工機能に、新たに「順序」オプションが追加されました。これにより、荒加工中に平坦部を仕上げるタイミングをより細かく制御できるようになりました。
新しいオプションでは、平坦部の加工タイミングを
「各深さステップ後」
「最終深さステップ後」
の2つから選択できます。
「各深さステップ後」では、各切削ステップで新たに露出した平坦部が即座に仕上げ加工され、段階的にクリーンな仕上がりを実現します。
一方、「最終深さステップ後」では、荒加工がすべて完了した後に、平坦部を1パスで一括仕上げする方式です。
この柔軟な制御により、加工条件や工具特性に応じた最適な工程設計が可能となり、結果として加工効率の向上と部品品質の安定化を実現します。

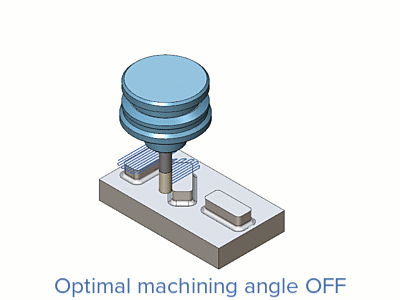

最適加工角度
平坦部加工に、もともと走査線(Pro)で導入されていた強力なツールパス拡張機能である”最適な加工角度”が追加されました。この機能は、平行パスを各加工領域の最長寸法にインテリジェントに整列させ、切削方向を最適化して効率と加工面の品質を向上させます。異なる領域で独立した角度調整を可能にすることで、材料除去を最大化し、エアカットを最小化することで、複雑な形状の平らなフィーチャーに適した角度で高速な加工をもたらします
多彩なツールパスで高品質・高効率な切削を実現
等高線・走査線ツールパス
切削加工において必要不可欠なツールパスである等高線・走査線加工ももちろん使用可能です。
さらに、BobCAD-CAMの等高線・走査線加工では「適応ピッチ」と「適応パスのトリム」機能がパラメータとして用意されており、ワークの形状の斜面や形状に応じて自動で最適なピッチに調整できます。仕上がりの品質を向上させつつ、工具の無駄な動きを省くことで加工時間の短縮にも効果的です。
高速荒取りで加工時間を短縮
高速加工で粗取りにかかる時間を大幅に削減しサイクルタイムの短縮を実現します。コーナーでの工具負荷を避ける滑らかな進入退出により、刃長を最大限に利用した深い切込みと早い送り速度での加工が可能です。また、工具負荷も均一になるため、工具寿命の延伸にもつながります。
効率と品質の両方を実現する「荒加工の最適化」
3AXIS PROに搭載された荒加工(PRO)は、刃長を最大限に利用し、深い切り込みで切削します。
その際、緩斜面領域の余肉が急斜面領域の余肉に比べて多く残ってしまいます。
荒加工PROに用意されたパラメータ内の最小肉厚の設定しておくことで、加工時間短縮と余肉のコントロールを両立できます。
3AXIS PREMIUMとは
「BobCAD-CAMの3AXIS PREMIUM」は、3軸加工向けの優れた機能を豊富に備えたモジュール「3AXIS PRO」に、より高度なパスが追加されたモジュールです。
3軸＋αの機能が備わっており、従来の3軸CAMとは一線を画したグレードのモジュールです。
V38から可能になった新機能

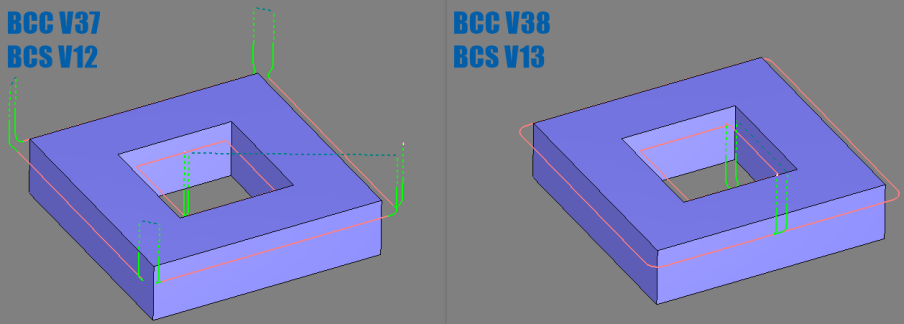

コーナーの連続ツールパス
内側・外側コーナーの処理において、より滑らかで連続したツールパスが自動生成されるようになりました。設定は不要で、ツールパス計算は自動で処理されます。
複雑な形状の加工をさらに効率的に
バリ取りツールパス
2D面取りパスでは対応できない曲面のエッジに発生するバリに対して、3Dモデルの形状に沿って曲面上に工具を動かすプログラムを作成することができます。
曲面を含むエッジに発生するバリや、交差穴に発生する裏バリといった複雑な形状であっても、バリ取り量を指定するだけの簡単な設定で完了します。
モーフィング加工
モーフィング加工を利用することで曲面に対して、２つの線や曲面間に沿って徐々に変化する軌跡を作成できます。面の法線が異なっていても表面に沿った滑らかな軌跡を生成できるため、曲面の仕上げを効率的に設定できます。
フローライン加工
フローライン(面沿い)加工は、モデルの曲面の流れ（ＵＶライン）に沿ったツールパスを生成します。面の曲率と平行に削るため切削負荷が少なく、仕上げ面の精度向上に繋がります。
3AXISシリーズ対応ツールパス一覧
| 3AXIS PRO |
3AXIS PREMIUM |
||
|---|---|---|---|
| 2 軸 |
輪郭加工 | ○ | ○ |
| ポケット加工 | ○ | ○ | |
| 彫刻加工 | ○ | ○ | |
| ネジ切り加工 | ○ | ○ | |
| 突き荒加工 | ○ | ○ | |
| フェーシング加工 | ○ | ○ | |
| 面取り加工 | ○ | ○ | |
| 削残し加工 | ○ | ○ | |
| ドリル加工 | ○ | ○ | |
| 座ぐり加工 | ○ | ○ | |
| タップ加工 | ○ | ○ | |
| 高速ポケット加工 | ○ | ○ | |
| 3 軸 |
走査線加工 | ○ | ○ |
| スパイラル | ○ | ○ | |
| 放射線 | ○ | ○ | |
| プランジ荒取り | ○ | ○ | |
| 等高線粗取り | ○ | ○ | |
| 等高線仕上げ | ○ | ○ | |
| 等高線仕上げ（PRO） | ○ | ○ | |
| 曲線投影加工 | ○ | ○ | |
| 走査線（PRO） | ○ | ○ | |
| 平坦部加工 | ○ | ○ | |
| スキャロップ加工 | ○ | ○ | |
| ペンシル加工 | ○ | ○ | |
| 削残し | ○ | ○ | |
| 3 ・ 4 ・ 5 軸※ |
フローライン加工 | ○ | |
| オフセット加工 | ○ | ||
| 直交面沿い加工 | ○ | ||
| モーフィング（2曲面） | ○ | ||
| オフセット加工（複数曲面） | ○ | ||
| 曲線投影加工 | ○ | ||
| モーフィング加工（曲面） | ○ | ||
| オフセット（加工） | ○ | ||
|
※3AXIS PREMIUMでは同時多軸制御で使用可能なツールパスを3軸制御で活用できます。 |
|||
