4AXIS STANDARDとは
「BobCAD-CAM 4AXIS STANDARD」は、3AXIS PROモジュールに角度割り出しによる4軸加工向けの機能が追加されたモジュールです。回転軸を付加した加工が可能になり、スパイラル形状やモデルの側面への加工・ミーリング加工などを１工程の中で対応できるようになります。
多彩なツールパスで高品質・高効率な切削を実現
割り出し4軸加工
3次元モデル上に加工面を選択し、2D/3Dのツールパスを作成することで、適切なテーブルの傾斜角度、回転角度を自動計算し、4軸加工機での割り出し加工プログラムが、簡単に作成できます。
巻きつけ加工
円筒形状に展開した加工パスを作成します。巻きつけ加工設定をするだけで、ポケットや輪郭はこれまでの2D/3D加工同様の加工指令をするだけで、平面上で作成したプログラムを円筒に巻きつけた加工パスを簡単に作成することができます。
4 AXIS PROとは
「BobCAD-CAMの4AXIS PRO」は、3軸加工向けの優れた機能を豊富に備えたモジュール「3AXIS PREMIUM」に同時4軸加工を可能にする優れた機能が追加されたモジュールです。
マシンシミュレーションモジュールが標準付属し、仮想マシンのセットアップをシミュレートが可能です。ツールパス、ツールとホルダー、固定具、ワークピース、マシン コンポーネントの衝突やオーバートラベルを事前に確認することができます。
V38から可能になった新機能
ロータリー加工 : 荒削り用リード

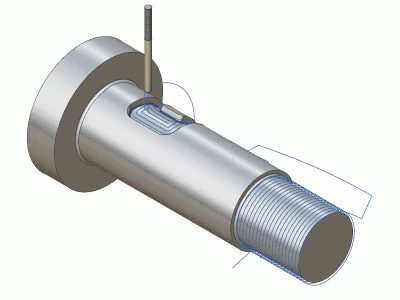

アドバンスUIの回転加工ツールパスに、荒加工用リード（Leads for Roughing）オプションが新たに追加されました。
この機能により、荒加工工程にリードインおよびリードアウト動作を適用できるようになりました。
これらの動作により、工具の進入・離脱がよりスムーズになり、工具ショックのリスクが軽減。さらに、材料除去の安定性と仕上がり品質が向上します。
特に複雑な形状の回転加工において、クリーンで制御性の高い進入・離脱パスを実現し、加工プロセス全体の信頼性を高めます。
線を選んで侵入の位置を自分で決めれる
仕上げ用のリード

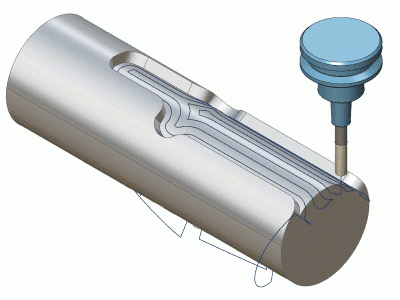

ロータリー仕上げ加工における円筒面または円錐面パターンで、床仕上げ用リードがサポートされるようになりました。これにより、リードインとリードアウトの動作を適用し、よりスムーズな工具進入が可能になります。この機能強化により、ツールパスの制御性が向上し、ツールマークが軽減され、重要な領域の表面仕上げが向上します。アドバンスUIでのみ利用可能なこのオプションは、円筒面および円錐面の床仕上げ戦略をさらに洗練させます。
仕上げ用
治具/チャックサポート

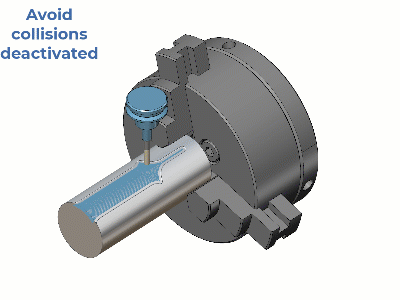

ロータリー荒加工および仕上げ加工ツールパスは、フィクスチャーとチャックの衝突回避機能をサポートし、ロータリー加工の安全性と精度をさらに向上させます。ユーザーは、フィクスチャーまたはチャックを表すメッシュまたはモデルを選択でき、ツールパス計算中にこれらのメッシュまたはモデルを回転・解析することで、衝突を回避できます。オプションのオフセットにより、クリアランスと制御性が向上します。
ロータリー仕上げ用コンテインメントトリム

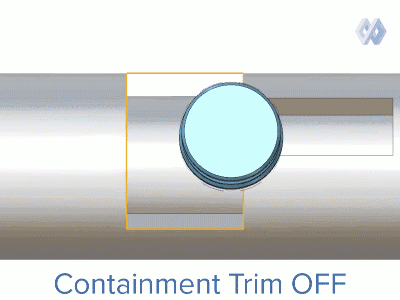

回転仕上げツールパスの「境界設定」ダイアログに新しい「トリム」オプションが追加されました。これにより、ツールパスが選択した境界とどのように相互作用するかをより正確に制御できます。有効にすると、ツールパスは境界が存在しないかのように生成され、その後、工具中心に基づいて境界領域にトリムされます。これにより、定義された境界を越える不要なツールパスの延長が回避され、重要な領域でよりきれいな仕上げが得られます。ツールパスの自然な流れを変えずに境界設定を適用したいユーザーにとって最適なこの機能強化は、仕上げ工程の柔軟性と精度を向上させます。
工具軸リード沿い

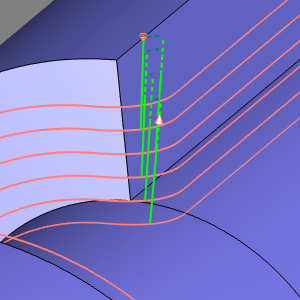

ロータリー仕上げ加工の標準UIに、新しい「工具軸方向リード（Along Tool Axis Lead）」タイプが追加されました。
これまでサポートされていたリードタイプは「平行」「直角」「円形」の3種類のみでしたが、今回のアップデートにより、工具を軸方向に直接移動させて進入・退出させる垂直リードオプションが利用可能になりました。
この機能強化により、ロータリー仕上げ加工の制御性と柔軟性が向上し、特に複雑形状や狭小部での加工において、より安定したツール動作を実現します。
壁仕上げのステップオーバー最適化

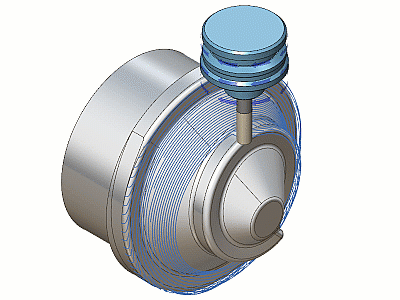

ロータリー加工において、壁仕上げのステップオーバーが最適化されました。
これにより、曲面や傾斜面での最大ステップオーバーの一貫性が向上し、より高い加工精度を実現します。
また、最小深さステップを調整できるため、必要なツールパス数を削減し、加工効率の向上が可能です。
さらに、ツールパスは必要な領域のみに自動的にトリムされ、不要な加工を最小限に抑えます。
複雑な3D形状の加工も簡単に
同時4軸加工_バリ取り
同時4軸加工でのバリ取りでは、ワークの回転とともに効率よくバリ取りが可能です。ハイエンド同等のCAMエンジンを搭載し、微小かつ均一な加工パスを生成します。ロリポップ工具を使った裏バリにも対応可能になり、加工機内でより多くのバリ取りが可能です。
4軸フローライン加工
複雑な曲面を有するモデルの仕上げの際に効果的な、モデル面に沿う加工パスの生成が可能です。加工対象のサーフェスを3曲線間で徐変した滑らかなツールパスを作成します。
4AXISシリーズ対応ツールパス一覧
| 4AXIS STANDERD |
4AXIS PRO |
||
|---|---|---|---|
| 2 軸 |
輪郭加工 | ○ | ○ |
| ポケット加工 | ○ | ○ | |
| 彫刻加工 | ○ | ○ | |
| ネジ切り加工 | ○ | ○ | |
| 突き荒加工 | ○ | ○ | |
| フェーシング加工 | ○ | ○ | |
| 面取り加工 | ○ | ○ | |
| 削残し加工 | ○ | ○ | |
| ドリル加工 | ○ | ○ | |
| 座ぐり加工 | ○ | ○ | |
| タップ加工 | ○ | ○ | |
| 高速ポケット加工 | ○ | ○ | |
| 3 軸 |
走査線加工 | ○ | ○ |
| スパイラル | ○ | ○ | |
| 放射線 | ○ | ○ | |
| プランジ荒取り | ○ | ○ | |
| 等高線粗取り | ○ | ○ | |
| 等高線仕上げ | ○ | ○ | |
| 等高線仕上げ（PRO） | ○ | ○ | |
| 曲線投影加工 | ○ | ○ | |
| 走査線（PRO） | ○ | ○ | |
| 平坦部加工 | ○ | ○ | |
| スキャロップ加工 | ○ | ○ | |
| ペンシル加工 | ○ | ○ | |
| 削残し | ○ | ○ | |
| 3 ・ 4 ・ 5 軸 |
フローライン加工 | ○ | |
| オフセット加工 | ○ | ||
| 直交面沿い加工 | ○ | ||
| モーフィング（2曲面） | ○ | ||
| オフセット加工（複数曲面） | ○ | ||
| 曲線投影加工 | ○ | ||
| モーフィング加工（曲面） | ○ | ||
| オフセット（加工） | ○ | ||
| 4 軸 |
割り出し4軸 | ○ | ○ |
| 巻きつけ加工 | ○ | ○ | |
| ロータリー加工 | ○ | ○ | |
